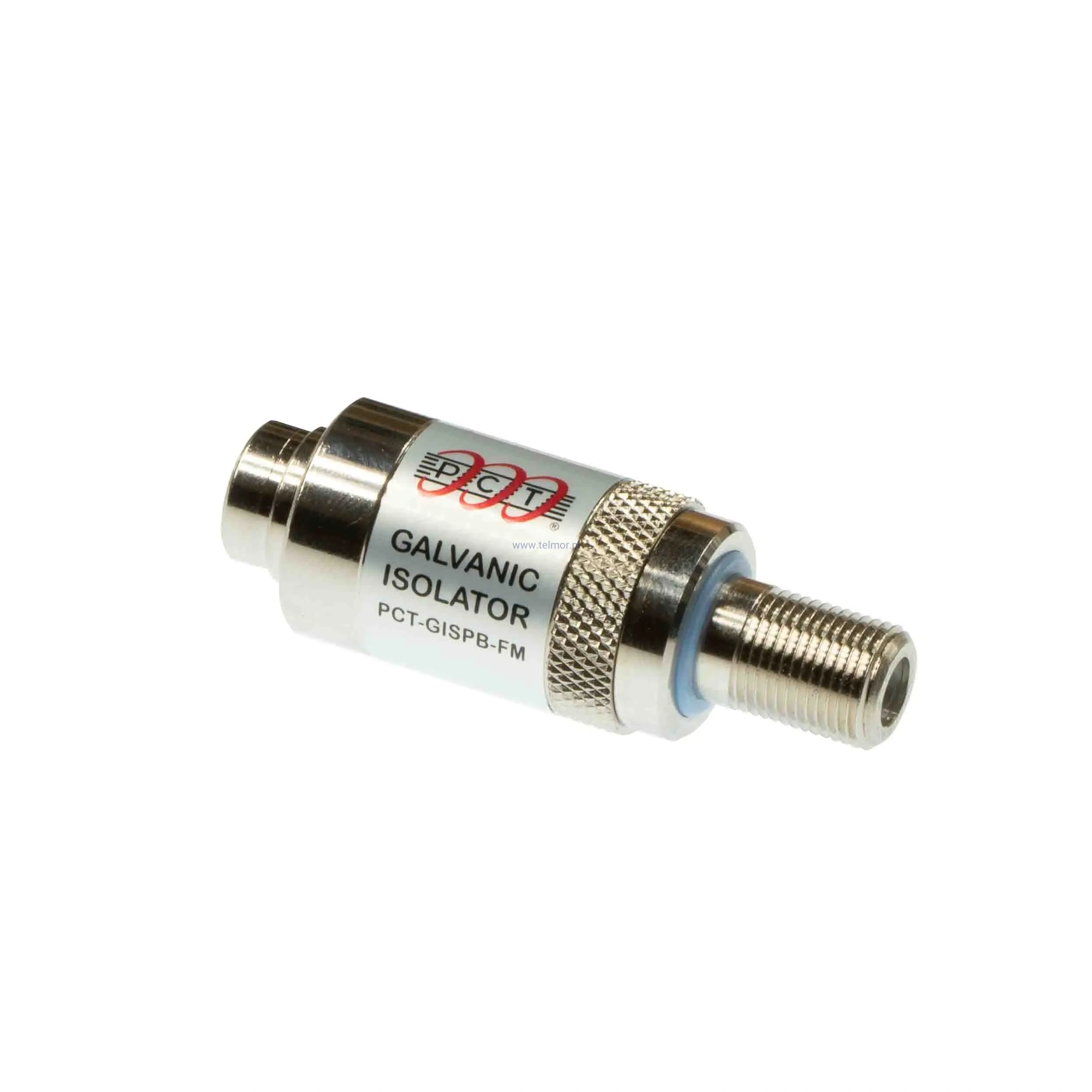

Izolator galwaniczny PCT GISPBFM 5-1500MHz

Izolator galwaniczny PCT GISPBFM 5-1500 MHz, 75 Ω, złącza F żeńskie/męskie, ekranowanie ≥60 dB, odporność na przepięcia ANSI/SCTE. Wysyłka w 24 h.

PCT-GISPB-FM to wysokiej jakości izolator galwaniczny zaprojektowany do zastosowań w instalacjach telekomunikacyjnych i antenowych. Produkt posiada złącza typu F (żeńskie i męskie) oraz oferuje ochronę przed przepięciami, zapewniając bezpieczne i niezawodne działanie systemów RF.

Dane techniczne:

• Separacja galwaniczna w instalacjach antenowych RTV i kablowych.
• Ograniczanie zakłóceń wynikających z różnic potencjałów w instalacji.
• Zabezpieczenie urządzeń, takich jak odbiorniki, dekodery, wzmacniacze i modulatory, przed przepięciami przenoszonymi kablem koncentrycznym.
• Instalacje w budynkach wielorodzinnych, obiektach usługowych i domach jednorodzinnych.
• Instalacje narażone na zmienne warunki, dzięki szerokiemu zakresowi temperatur pracy (od -40°C do +60°C).

Najważniejsze cechy:

• Izolacja galwaniczna – AC 230 V / 2 mA, DC 2120 V / 0,7 mA.
• Szerokie pasmo 5–1500 MHz – wspiera m.in. kanał zwrotny, radio FM, DAB+ i telewizję naziemną.
• Niskie tłumienie wtrącenia – ≤ 1,0 dB do 1000 MHz i ≤ 1,5 dB w paśmie 1000–1500 MHz.
• Dobre dopasowanie impedancyjne – RL ≥ 18 dB do 1000 MHz, ≥ 16 dB w paśmie 1000–1500 MHz.
• Skuteczne ekranowanie RF – ≥ 60 dB.
• Odporność na przepięcia – zgodność z ANSI/SCTE C62.41 Cat. B3.
• Standardowe złącza F – żeńskie i męskie (3/8–32 UNEF) ułatwiają wpięcie w istniejącą linię.
• Kompaktowa budowa – 18 × 57,8 × 20,8 mm, łatwy montaż także w ciasnych skrzynkach.
• Praca w trudnych warunkach – od -40°C do +60°C.

Najczęściej zadawane pytania (FAQ)

Do czego służy izolator galwaniczny PCT GISPBFM?
Przerywa galwaniczne połączenie w linii koncentrycznej, a sygnał antenowy przechodzi dalej. Pomaga ograniczać zakłócenia wynikające z różnic potencjałów i chroni urządzenia przed przepięciami. Uwaga, izolator blokuje napięcie, więc nie należy go stosować w przypadku dystrybucji sygnałów satelitarnych.

Jaki zakres częstotliwości obsługuje?
5–1500 MHz.

Jaka jest impedancja?
75 Ω.

Jakie ma tłumienie wtrącenia?
Maksymalnie 1,0 dB w zakresie 5–1000 MHz i 1,5 dB w zakresie 1000–1500 MHz.

Jakie są straty odbicia (Return Loss)?
Minimum 18 dB w zakresie 5–1000 MHz i 16 dB w zakresie 1000–1500 MHz.

Jaką izolację galwaniczną zapewnia?
AC: 230 V / 2 mA, DC: 2120 V / 0,7 mA.

Jakie ma złącza?
F żeńskie i F męskie (3/8–32 UNEF).

Jaka jest odporność na przepięcia?
Spełnia wymagania normy ANSI/SCTE C62.41 Cat. B3.

W jakiej temperaturze może pracować?
Od -40°C do +60°C.

Jakie ma wymiary?
18 × 57,8 × 20,8 mm.
