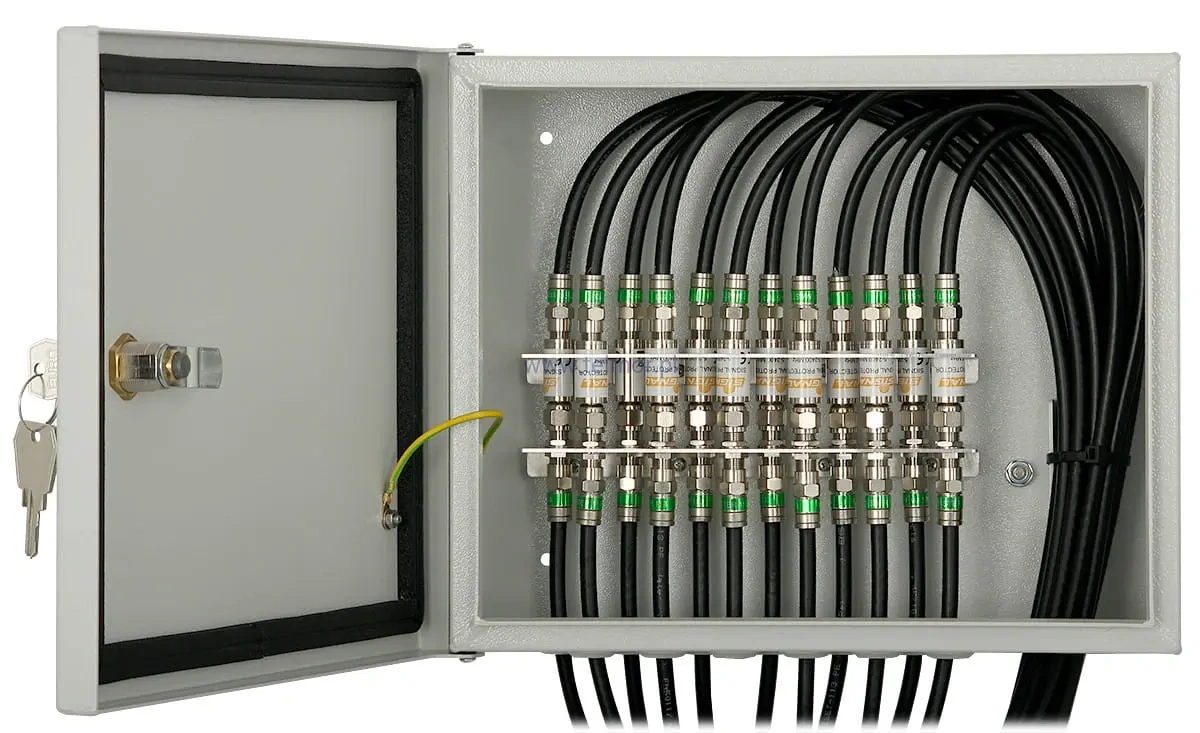

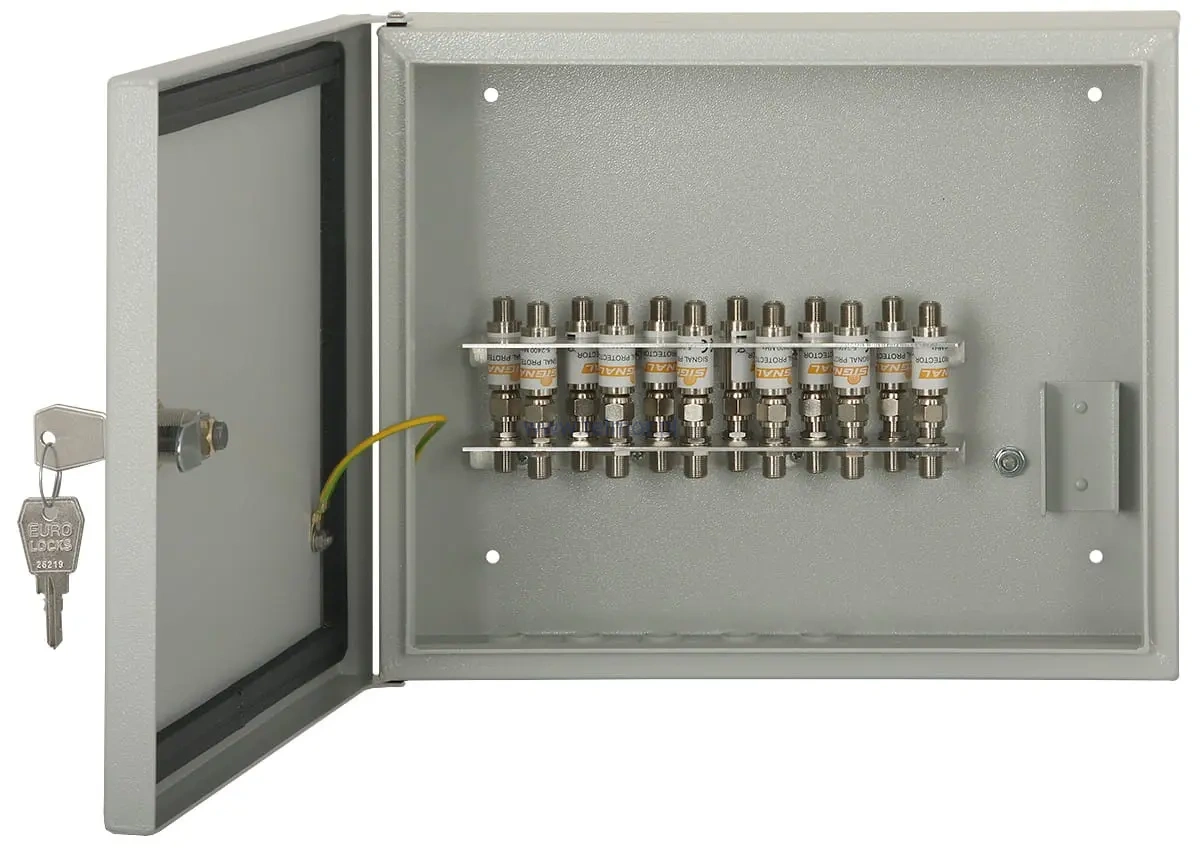

Skrzynka przeciwprzepięciowa Signal ZMZ-12 z uchwytem masztowym

Charakterystyka techniczna

• Liczba ochronników: 12, co pozwala na zabezpieczenie 12 torów sygnałowych.
• Pasmo pracy: 5-2400 MHz, co obejmuje sygnały satelitarne, radiowe (FM, DAB) oraz telewizji naziemnej (DVB-T).
• Maksymalny prąd dla impulsu 8/20 µs: 8 kA.
• Napięcie przebicia: 230 ± 42 V DC przy 100 V/s.
• Poziom ochrony: ≤ 800 V przy impulsie 1 kV/µs.
• Tłumienie wtrąceniowe: Typowe wartości to 0,8 dB dla 1 GHz i 1,2 dB dla 2 GHz.
• Impedancja: 75 Ω.

Zastosowanie

• 2 Multiswitchowych torów satelitarnych (do 8 przewodów: po cztery pary polaryzacja-pasmo dla każdego satelity).
• 2 Torów radiowych (FM, DAB).
• 2 Torów telewizji naziemnej DVB-T (UHF1, UHF2).

Budowa i montaż

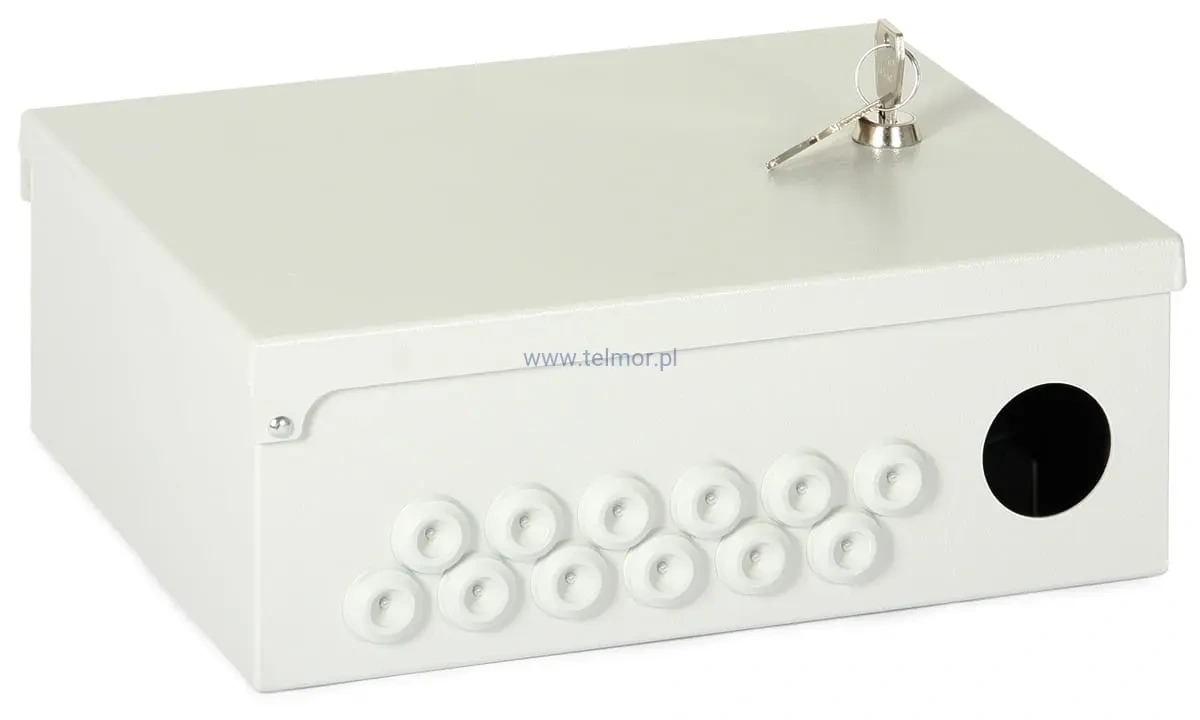

• Skrzynka wewnętrzna/zewnętrzna wykonana ze stopu aluminium PA11, malowana lakierem proszkowym w kolorze RAL 7035.
• Możliwość montażu na ścianie lub maszcie fi 40-60mm (w zestawie uchwyty i śruby).
• Wyposażona w otwory ułatwiające prowadzenie przewodów oraz zacisk uziemiający.
• Wymiary: 305 x 250 x 110 mm.
• Masa: 2,0 kg.

Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze TV naziemnej, wzmacniacze magistrali multiswitchowej, itp.). Konieczne jest uziemienie skrzynki wg obowiązujących przepisów.

Skrzynka ZMZ-12 Signal jest zgodna z przepisami dotyczącymi ochrony instalacji antenowych opisanymi w rozporządzeniu Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 roku.
