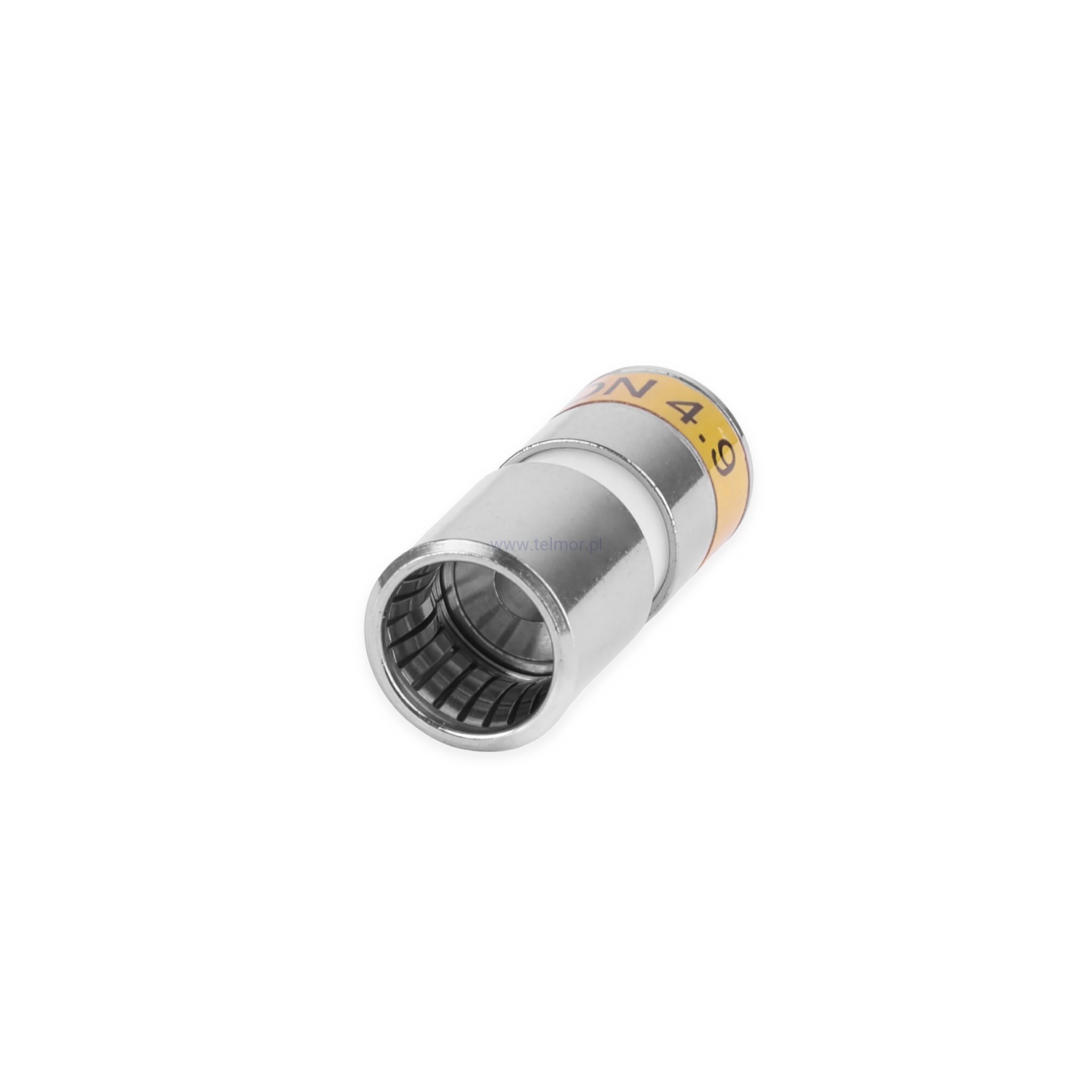

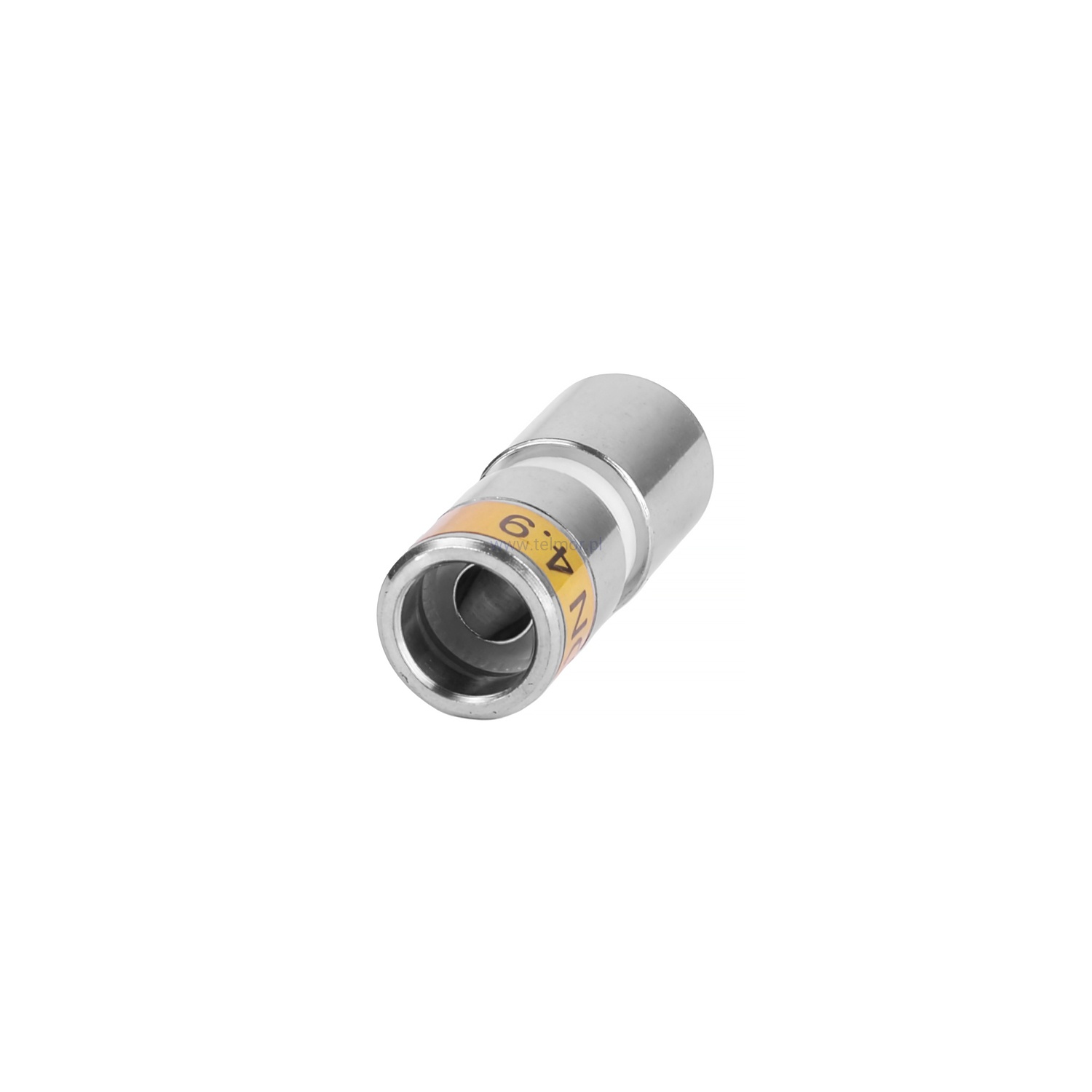

Szybkozłącze kompresyjne F/RG6 1,13 SC-6-TD 4.9 SHORT

F SC-6-TD 4.9 SHORT to profesjonalne, kompresyjne szybkozłącze typu F, zaprojektowane do nowoczesnych instalacji RTV/SAT, SMATV, HFC oraz DOCSIS. Produkt pochodzi z oferty Amphenol Cabelcon i spełnia najwyższe wymagania w zakresie ekranowania, strat sygnału oraz odporności mechanicznej.

Krótka konstrukcja („SHORT”) ułatwia montaż w gniazdach abonenckich, multiswitchach, splitterach i urządzeniach aktywnych o ograniczonej przestrzeni montażowej.

Kluczowe cechy

• Szybkozłącze kompresyjne (threadless) – szybki, powtarzalny i bezpieczny montaż
• Zakres częstotliwości do 3000 MHz – pełna kompatybilność z DVB-C, DVB-S/S2, DOCSIS i sygnałami zwrotnymi
• Impedancja 75 Ω – zgodność z systemami telewizji kablowej i satelitarnej
• Bardzo wysokie ekranowanie: Klasa A++ (do >105 dB) - Minimalizacja zakłóceń LTE/5G oraz przesłuchów
• Niskie straty wtrąceniowe i bardzo dobry Return Loss – stabilna praca w całym paśmie
• Wysoka odporność mechaniczna – przystosowane do intensywnej eksploatacji instalatorskiej

Zastosowanie

• instalacje SMATV i MATV
• sieci HFC / DOCSIS
• instalacje DVB-C, DVB-T2, DVB-S/S2
• punkty abonenckie, multiswitche, splittery, wzmacniacze
• profesjonalne instalacje zbiorcze i komercyjne

Najważniejsze parametry techniczne

• Typ złącza: F, kompresyjne, szybkozłącze
• Model: F SC-6-TD 4.9 SHORT
• Zakres częstotliwości: 0,3 – 3000 MHz
• Impedancja: 75 Ω
• Średnica dielektryka: 4.9 mm (dedykowane do kabli typu RG6)
• Ekranowanie (CoMeT):

- 105 dB (30–1000 MHz)

- 95 dB (1000–2000 MHz)

- 85 dB (2000–3000 MHz)

• Klasa ekranowania: A++ Return Loss: do –38 dB
• Strata wtrąceniowa: typowo ≤ 0,03 dB
• Temperatura pracy: –40°C do +70°C
• Materiał korpusu: mosiądz / BeCu
• Izolator: POM
• Powłoka: Nitin / White Bronze

Dlaczego warto?

Złącze F SC-6-TD 4.9 SHORT to rozwiązanie klasy operatorskiej – zapewnia maksymalną szczelność ekranowania, stabilność parametrów w całym paśmie oraz szybki montaż bez kompromisów jakościowych. Idealny wybór tam, gdzie liczy się powtarzalność, niezawodność i zgodność z wymaganiami nowoczesnych sieci szerokopasmowych.
