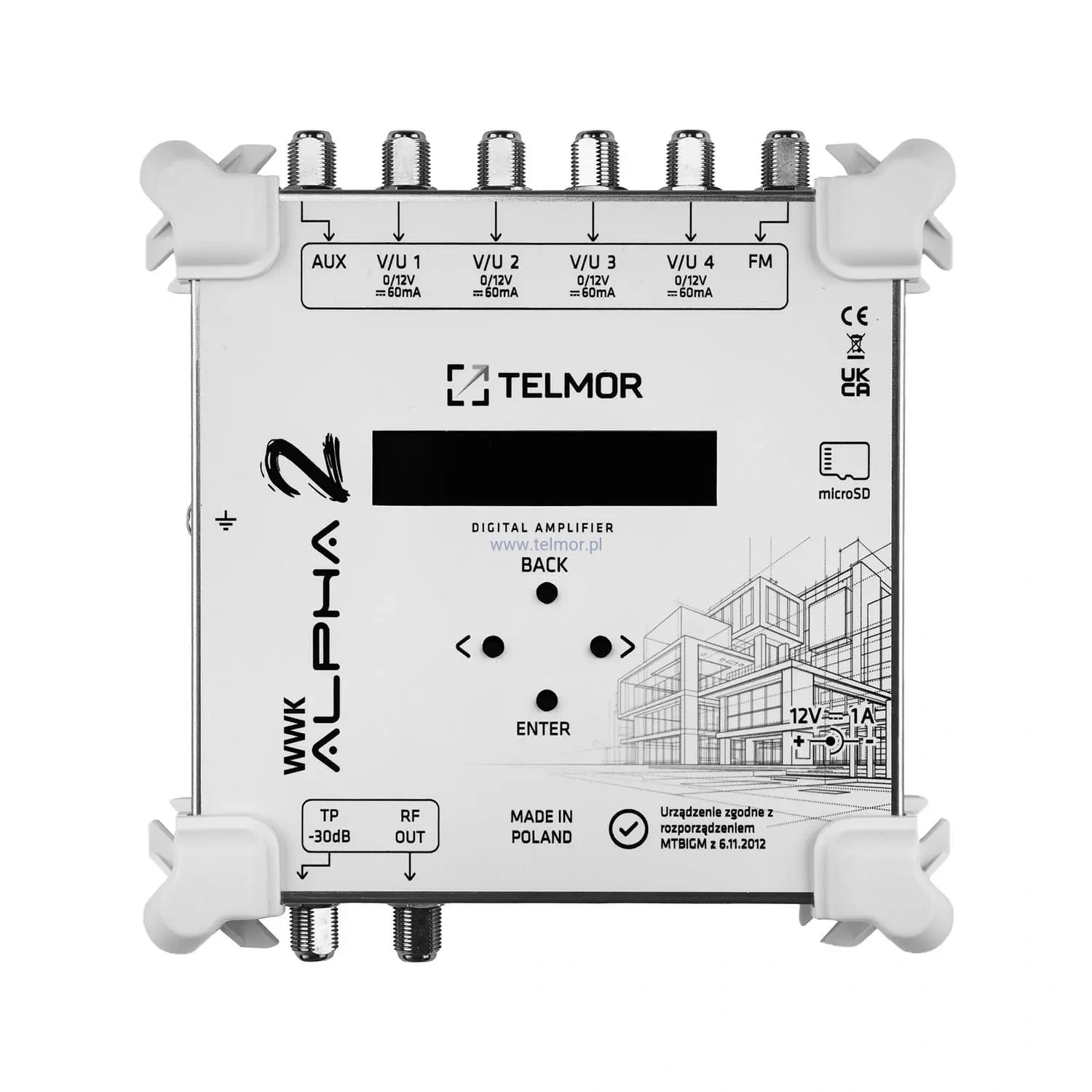

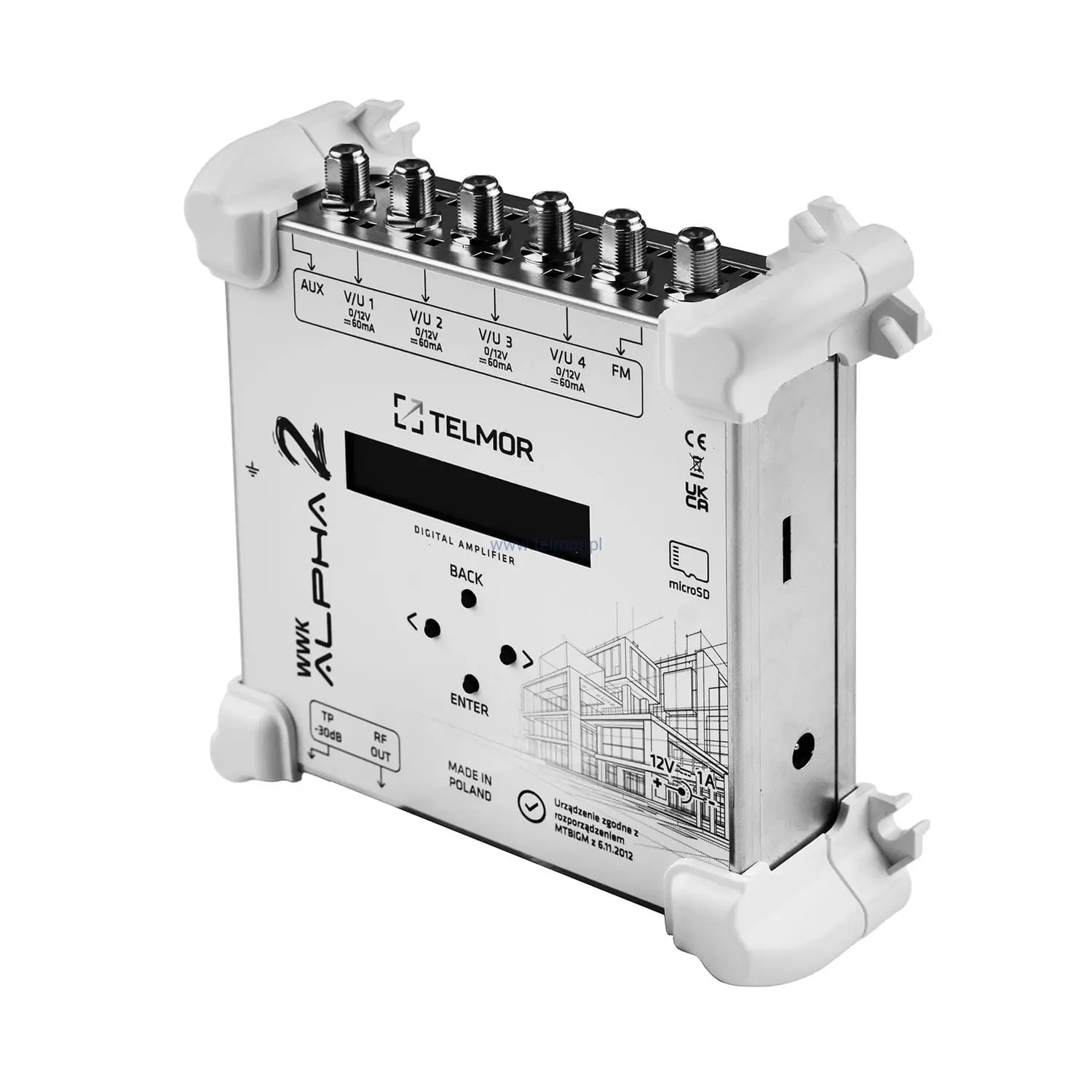

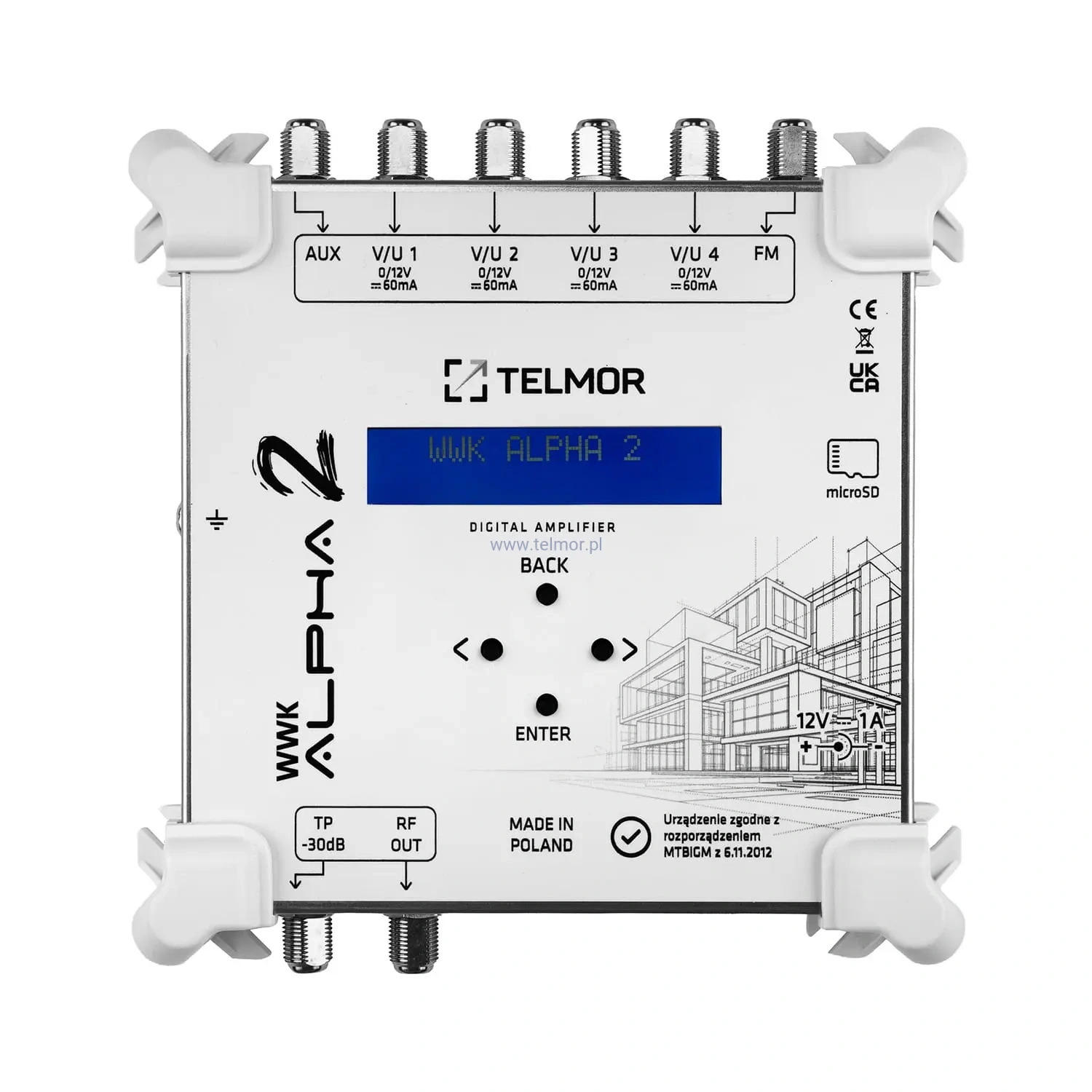

WWK ALPHA 2 – cyfrowy wzmacniacz kanałowy DVB-T/T2, DAB, FM z filtrem LTE/5G

WWK ALPHA 2 – nowa generacja legendarnego wzmacniacza kanałowego WWK ALPHA / ALPHA+

WWK ALPHA 2 to zaawansowany cyfrowy wzmacniacz wielozakresowy do profesjonalnych instalacji SMATV oraz rozbudowanych instalacji indywidualnych, następca dobrze znanych modeli WWK ALPHA i WWK ALPHA+. Urządzenie zapewnia selektywną obróbkę sygnałów DVB-T/T2 w VHF i UHF, integrację DAB oraz FM, a także współpracę z modulatorami i małymi stacjami czołowymi przez wejście AUX.

Dlaczego warto wybrać WWK ALPHA 2?

Model WWK ALPHA 2 łączy zaawansowaną cyfrową obróbkę sygnału z łatwością konfiguracji. Dowiedz się, dlaczego jest to fundament nowoczesnych instalacji zbiorczych:

• cyfrowa, selektywna obróbka sygnałów (DSP) z przemianą kanałową w VHF i UHF pozwala precyzyjnie ułożyć plan kanałowy pod konkretną inwestycję (bloki, hotele, szkoły, obiekty usługowe),
• indywidualna regulacja poziomu każdego MUX-a + globalna regulacja wyjścia umożliwia szybkie wyrównanie poziomów i dopasowanie instalacji do wymaganych parametrów MER i C/N,
• wysoka odporność na przesterowania (IMD3 do 122 dBµV) i klasa ekranowania A według EN 50083-2 gwarantują stabilną pracę nawet w gęstym środowisku LTE/5G i przy dużych różnicach poziomów sygnałów,
• szeroka regulacja poziomu wyjściowego 88–118 dBµV sprawia, że wzmacniacz nadaje się zarówno do klasycznych instalacji zbiorczych, jak i do systemów optycznych z dużymi zasięgami,
• kompaktowa, metalowa obudowa z klasą IP40 i zaciskiem uziemienia ułatwia estetyczny i bezpieczny montaż w szafach teletechnicznych oraz szachtach kablowych.

Funkcje techniczne WWK ALPHA 2

Poznaj zaawansowane możliwości cyfrowego wzmacniacza WWK ALPHA 2, który wyznacza nowe standardy w precyzyjnej obróbce sygnałów telewizyjnych i radiowych:

• cyfrowa platforma DSP – selektywna obróbka DVB-T/T2, przemiana kanałowa VHF↔VHF oraz UHF↔UHF, separacja międzykanałowa >35 dB (1 MHz poza kanałem) dla pewnej filtracji sygnałów,
• tryb szerokopasmowy DAB (174–230 MHz) bez programowania kanałów ułatwia dystrybucję radia cyfrowego w obiektach komercyjnych,
• zaawansowane filtrowanie LTE/5G – tryby WYŁ, LTE 800 oraz LTE 700 z aktywnym filtrem SAW dla pasma 700 MHz chronią instalację przed zakłóceniami z sieci komórkowych,
• funkcja SMART SCAN automatycznie wyszukuje dostępne sygnały DVB-T/T2, skracając czas uruchomienia i modernizacji instalacji,
• Auto Preamp Control – inteligentne sterowanie zasilaniem przedwzmacniaczy (12 V DC, do 60 mA na wejście, łącznie 240 mA) zabezpiecza przed przeciążeniem toru antenowego.

Zakresy pracy i złącza pod kątem praktycznych instalacji

Wejścia: 1× FM, 4× VHF/UHF, 1× AUX (47–862 MHz) – łatwa integracja kilku kierunków odbioru, radia FM, DAB oraz toru z modulatorów. Możliwość wyłączenia toru AUX oraz FM.

Zakresy częstotliwości: FM 87,5–108 MHz, VHF 174–230 MHz, UHF 470–862 MHz (w zależności od trybu filtra LTE), AUX 47–862 MHz – pełne pokrycie pasm naziemnej TV i radia.

Minimalny poziom wejściowy ≥35 dBµV oraz zalecany MER ≥18 dB i C/N ≥24 dB pomagają w zaprojektowaniu instalacji z odpowiednim zapasem jakości.

Zasilanie urządzenia 12 V DC / 1 A, maksymalny pobór mocy 12 W – energooszczędna praca i możliwość zasilania z dedykowanych zasilaczy systemowych.

Temperatura pracy –10…+60 °C i wilgotność 20–80% (bez kondensacji) umożliwiają stosowanie w typowych warunkach technicznych budynków mieszkalnych i obiektów komercyjnych.

Zastosowanie wzmacniacza kanałowego WWK ALPHA 2

• Instalacje zbiorcze w budynkach wielorodzinnych – selektywna obróbka i wyrównanie poziomów MUX-ów DVB-T/T2 z różnych kierunków zapewniają stabilny odbiór w każdym gnieździe abonenckim.
• Obiekty komercyjne (hotele, pensjonaty, szkoły, obiekty użyteczności publicznej) – integracja DVB-T/T2, DAB i FM w jednej infrastrukturze oraz możliwość dołączenia lokalnych modulatorów informacyjnych.
• Instalacje w trudnych warunkach odbioru – filtry LTE/5G, AGC oraz wysoka odporność na intermodulację stabilizują sygnał przy dużych różnicach poziomów i silnych emisjach z nadajników komórkowych.
• Modernizacja istniejących systemów SMATV – cyfrowa przemiana kanałowa i SMART SCAN pozwalają dostosować starą instalację do aktualnego planu częstotliwości bez wymiany anten i okablowania.
• Integracja z modulatorami i małymi stacjami czołowymi – tor AUX umożliwia tworzenie hybrydowych systemów TV (naziemna + treści lokalne) w hotelach, pensjonatach i obiektach specjalnych.

WWK ALPHA 2 kontra WWK ALPHA / ALPHA+ – co zyskujesz?

Przejście na nową platformę to nie tylko zmiana nazwy, ale przede wszystkim skok technologiczny. Zobacz, jakie konkretne usprawnienia wprowadziliśmy w modelu WWK ALPHA 2 względem jego legendarnych poprzedników:

• jeszcze lepsze parametry jakościowe sygnału (MER i BER) dzięki udoskonalonej platformie DSP oraz nowej dynamice sygnałów wejściowych,
• automatyczna regulacja wzmocnienia (AGC),
• rozszerzone filtrowanie LTE/5G, w tym filtr SAW dla pasma 700 MHz, podnosi odporność na zakłócenia w stosunku do starszych generacji,
• szeroka regulacja poziomu wyjściowego idealnie wpisuje się w wymagania nowoczesnych instalacji optycznych, których nie uwzględniały starsze wersje,
• zachowany jest znany schemat aplikacyjny WWK, co ułatwia migrację z WWK ALPHA / ALPHA+ i skraca czas szkolenia ekipy monterskiej.

Wzmacniacz kanałowy WWK ALPHA 2 został zaprojektowany oraz wyprodukowany w Gdańsku, jest więc w pełni dostosowany do wymagań polskiego rynku. Zapewniamy wsparcie techniczne, serwis, oraz gwarancję na okres 3 lat z możliwością przedłużenia do 5 lat!

Najczęstsze pytania instalatorów i inwestorów

Czy zasilacz muszę kupić osobno?

Nie, w zestawie z urządzeniem znajduje się instrukcja obsługi oraz dedykowany zasilacz.

Czy WWK ALPHA 2 nadaje się do modernizacji istniejącej sieci w bloku lub hotelu?

Tak, urządzenie zostało zaprojektowane m.in. jako element modernizacyjny – dzięki przemianie kanałowej i funkcji SMART SCAN można dostosować istniejącą instalację do aktualnego planu częstotliwości bez wymiany anten i kabli.

Jak WWK ALPHA 2 radzi sobie z zakłóceniami LTE/5G?

Wzmacniacz posiada tryby filtrów LTE 800 oraz LTE 700 z filtrem SAW, które skutecznie ograniczają wpływ sygnałów komórkowych na jakość odbioru DVB-T/T2.

Czy mogę na tym samym wzmacniaczu puścić sygnał z modulatorów hotelowych?

Tak, do tego służy wejście AUX pracujące w zakresie 47–862 MHz, które umożliwia współpracę z zewnętrznymi modulatorami DVB-T/T2 lub niewielkimi stacjami czołowymi.

Czy urządzenie obsługuje radio DAB i FM?

Tak, WWK ALPHA 2 integruje sygnały FM (87,5–108 MHz) oraz DAB w trybie szerokopasmowym w paśmie 174–230 MHz, bez konieczności programowania kanałów dla DAB.

Dla kogo jest WWK ALPHA 2 – dla klienta indywidualnego czy tylko profesjonalisty?

Urządzenie jest przede wszystkim narzędziem dla instalatorów, techników i inwestorów SMATV, ale może być stosowane także w rozbudowanych instalacjach indywidualnych, gdzie wymagane są wysokie parametry sygnału i pełna kontrola nad multipleksami.
