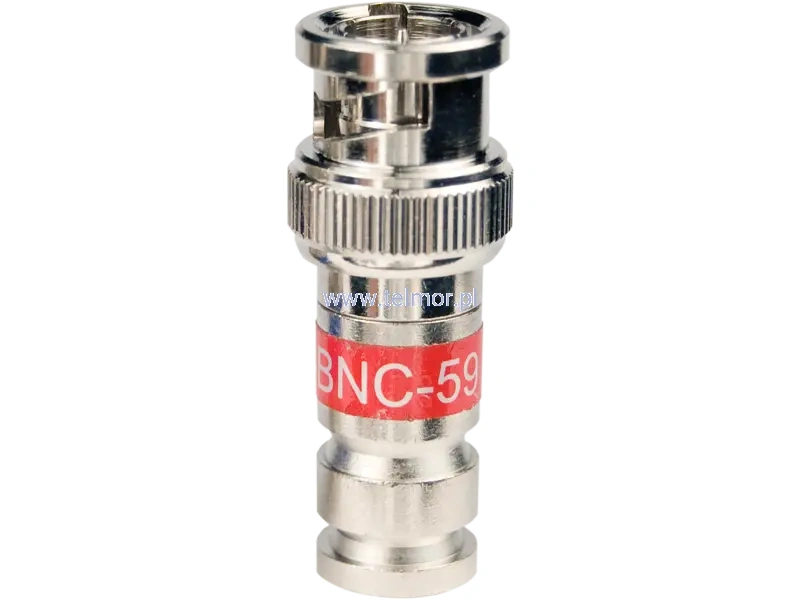

Wtyk Kompresyjny BNC na RG59 PCT-BNC59

Wtyk kompresyjny BNC PCT-BNC59 do kabla RG59: pasmo do 2 GHz, tłumienie <0,1 dB, VSWR <1,03, wodoszczelny, dwa pierścienie kompresyjne.

Wtyk kompresyjny BNC PCT-BNC59 służy do zakończenia kabla koncentrycznego RG59 w instalacjach monitoringu CCTV i w układach pomiarowych. Montaż metodą kompresji wzdłużnej daje trwałe, szczelne i powtarzalne połączenie. Wtyk pracuje w paśmie do 2 GHz. Ma bardzo małe tłumienie (w paśmie CCTV poniżej 0,1 dB) i znakomite dopasowanie do linii transmisyjnej (w paśmie CCTV VSWR poniżej 1,03). Konstrukcja jest chroniona licznymi patentami.

Dane techniczne:

Cechy produktu:

• szerokie pasmo pracy do 2 GHz,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• wodoszczelność połączenia złącza z kablem,
• odporność na korozję - wykonane w całości ze metali kolorowych i najwyższej jakości dielektryka,
• bardzo małe tłumienie w całym paśmie pracy (dla pasma CCTV <0.1 dB),
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy (dla pasma CCTV VSWR<1.03),
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
• wymiarowo dopasowane jest do rodziny przewodów RG-59 o rdzeniu od 0.55-0.80 mm,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.

Zastosowanie:

• Zakończenie kabli RG59 w systemach monitoringu wizyjnego CCTV (kamery, rejestratory, monitory).
• Połączenia w sprzęcie pomiarowym i laboratoryjnym, gdzie kabel jest często odłączany.
• Sygnały wideo i inne sygnały wysokiej częstotliwości w paśmie do 2 GHz.
• Montaż nowych linii i naprawa istniejących przewodów w instalacjach wewnętrznych i zewnętrznych.

Najważniejsze cechy:

• Szerokie pasmo pracy do 2 GHz – zapas pasma w zastosowaniach CCTV i pomiarowych.
• Wielokrotne odłączanie kabla bez utraty jakości połączenia – zalecane nawet do urządzeń pomiarowych.
• Wodoszczelne połączenie złącza z kablem – ochrona przed wilgocią w instalacjach narażonych na warunki atmosferyczne.
• Odporność na korozję – całość wykonana z metali kolorowych, z dielektrykiem najwyższej jakości.
• Bardzo małe tłumienie – w paśmie CCTV poniżej 0,1 dB.
• Znakomite dopasowanie do linii transmisyjnej – w paśmie CCTV VSWR poniżej 1,03.
• Prosty i szybki montaż – kompresja wzdłużna.
• Bardzo trudne do zerwania z przewodu – dwa pierścienie kompresyjne zapewniają wytrzymałe zamocowanie.
• Dopasowanie do kabli RG-59 – o rdzeniu 0,55–0,80 mm.
• Chroniona patentami konstrukcja – o jakości decydują rozwiązania opracowane przez producenta.
• Opłacalność – szybkość i pewność montażu oraz stabilność połączenia równoważą wyższą cenę w porównaniu z tańszymi złączami.

Najczęściej zadawane pytania (FAQ)

Do jakiego kabla pasuje wtyk PCT-BNC59?
Do kabli z rodziny RG59 o rdzeniu 0,55–0,80 mm.

Jakie pasmo obsługuje?
Do 2 GHz.

Jakie ma tłumienie i VSWR?
W paśmie CCTV tłumienie jest mniejsze niż 0,1 dB, a VSWR mniejszy niż 1,03.

Czy połączenie jest wodoszczelne?
Tak, połączenie złącza z kablem jest wodoszczelne.

Czy można wielokrotnie odłączać kabel?
Tak. Połączenie zachowuje jakość przy wielokrotnym podłączaniu i odłączaniu, dlatego złącze polecane jest także do urządzeń pomiarowych.

Jak zamontować wtyk?
Metodą kompresji wzdłużnej, po przygotowaniu kabla i użyciu zaciskarki kompresyjnej. Dwa pierścienie kompresyjne mocno trzymają złącze na przewodzie.

Czym różni się złącze kompresyjne od lutowanego lub zaciskanego?
Złącze kompresyjne montuje się szybciej i bardziej powtarzalnie niż lutowane. Połączenie jest szczelniejsze i trudniejsze do zerwania niż w zwykłych złączach zaciskanych.

Do czego służy złącze BNC?
Do szybkiego podłączania kabli koncentrycznych w systemach CCTV, sprzęcie wideo i aparaturze pomiarowej.
