10 x Rozgałęźnik TV trzykrotny niesymetryczny PCT 1000-3W

Kupując komplet 10 szt. oszczędzasz 48 zł!

R

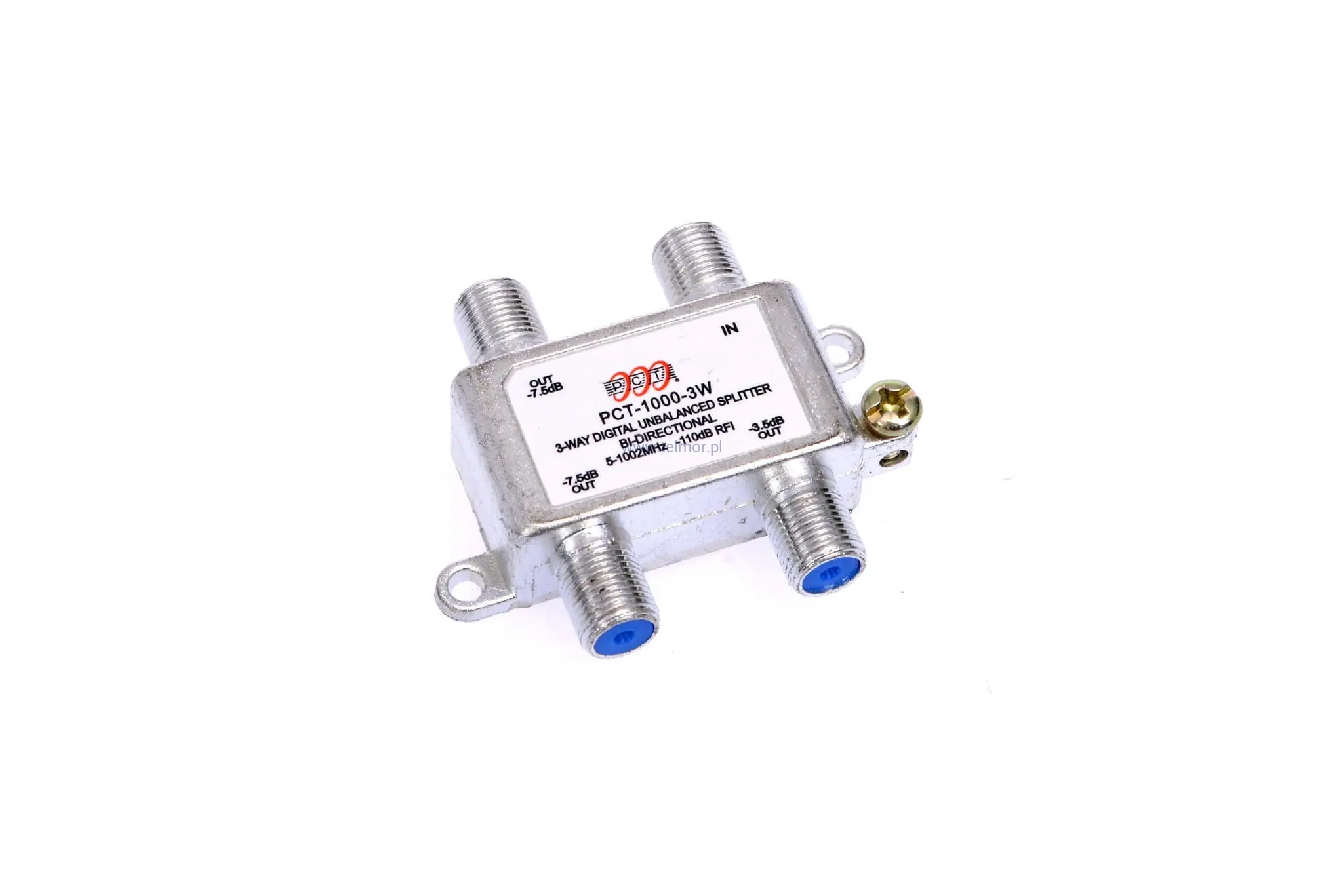

Rozgałęźnik 3-krotny niesymetryczny PCT 1000-3W, 5-1002 MHz, 1 wejście / 3 wyjścia

Rozgałęźnik trzykrotny PCT 1000-3W dzieli sygnał z jednego kabla koncentrycznego na trzy wyjścia z tłumieniem 7,5dB na dwóch wyjściach oraz 3,5dB na trzecim wyjściu.

Pracuje w paśmie 5-1002 MHz, więc obsługuje:

• telewizję naziemną DVB-T/DVB-T2 i radio DAB+ oraz FM,
• telewizję kablową CATV (kanał zwrotny od 5 MHz),
• sygnał z instalacji RTV/SAT w paśmie do 1 GHz,
• sieci HFC i internet kablowy (pasmo zwrotne i dosyłowe).

Typowe zastosowanie to doprowadzenie jednego sygnału antenowego do trzech odbiorników TV w mieszkaniu lub domu jednorodzinnym. Sprawdza się też w małych instalacjach zbiorczych, w hotelach i pensjonatach. Do wyjścia o najmniejszym tłumieniu (3,5dB) podłącz odbiornik o najdłuższym kablu aby ograniczyć stratę sygnału. Solidna, metalowa obudowa zapewnia długotrwałe użytkowanie oraz możliwość przykręcenia do płyty montażowej.

Rozgałęźniki serii PCT 1000 przeznaczone są do stosowania wewnątrz pomieszczeń.

Parametry techniczne

Główne cechy

• Niesymetryczny podział sygnału: zastosuj gdy odbiorniki są w różnej odległości od źródła sygnału lub gdy wymagany jest różny poziom sygnału na poszczególnych wyjściach.
• Szerokie pasmo 5-1002 MHz: obejmuje kanał zwrotny, VHF, UHF i dolną część pasma kablowego.
• Niskie tłumienie: 3,5dB oraz 7,5dB w całym paśmie telewizyjnym (5-862 MHz) i 4dB oraz 8,0 dB przy 1 GHz.
• Przenoszenie zasilania: rozgałęźnik nie przenosi zasilania, zastosuj go gdy masz antenę pasywną lub gdy w Twojej instalacji zasilanie jest doprowadzone przed rozgałęźnikiem.
• Jedno wejście, trzy wyjścia: prosta rozbudowa instalacji o kolejne gniazda TV bez dokładania anteny.
• Wysoka separacja pomiędzy wyjściami: ogranicza wzajemne zakłócenia podłączonych urządzeń.
• Skuteczne ekranowanie: chroni sygnał przed zakłóceniami zewnętrznymi.
• Solidna, odlewana, metalowa obudowa: trwała konstrukcja, odporna na uszkodzenia mechaniczne.
• Producent: PCT, marka profesjonalnych elementów torów RF stosowanych w instalacjach telewizyjnych.

Dla kogo jest ten rozgałęźnik?

• Dla właścicieli mieszkań i domów, którzy chcą podłączyć 3 telewizory do jednej anteny.
• Dla instalatorów RTV i SAT, którzy budują lub modernizują domowe instalacje antenowe.
• Dla małych sieci kablowych, hoteli i pensjonatów jako element rozdziału sygnału.

Pytania i odpowiedzi (FAQ)

Do czego służy rozgałęźnik 3-krotny PCT 1000-3WB?
Dzieli sygnał antenowy z jednego kabla na trzy wyjścia, np. do trzech telewizorów.

Co oznacza „niesymetryczny”?

Dwa wyjścia mają tłumienie 7,5db a jedno zaledwie 3,5dB. Sprawdzi się w sytuacji, gdy odbiorniki znajdują się w różnej odległości od źródła sygnału. Podłączenie najdalej położonego odbiornika pod wyjście o niskim tłumieniu ogranicza stratę sygnału.

Czy nadaje się do telewizji naziemnej DVB-T2 i do DAB+?
Tak, zakres 5-1002 MHz obejmuje pasma VHF i UHF.

Czy mogę go użyć w instalacji telewizji kablowej?
Tak, pasmo od 5 MHz obejmuje kanał zwrotny, więc nadaje się do CATV i sieci HFC.

Czy podzieli też sygnał satelitarny?
Pasmo kończy się na 1002 MHz, więc nie obejmuje pierwszej częstotliwości pośredniej SAT (950-2150 MHz). Do SAT użyj multiswitcha lub rozgałęźnika na pasmo 5-2400 MHz.

Czy po rozgałęzieniu sygnał będzie słabszy?
Tak, każdy rozdział wnosi tłumienie. Przy słabym sygnale zastosuj antenę aktywną oraz rozgałęźnik przenoszący napięcie do przedwzmacniacza wbudowanego w antenę.

Jaką antenę wybrać do słabego sygnału i dużej odległości od nadajnika?
Antenę o dużym zysku z przedwzmacniaczem, np. ASR Prime Combo 20.

Czy mogę podłączyć tylko dwa odbiorniki?
Tak, nieużywane wyjście warto zakończyć rezystorem zakończeniowym (w ofercie naszego sklepu), aby sygnał nie był dzielony na 3 tylko na 2. Takie rozwiązanie ogranicza stratę sygnału.
