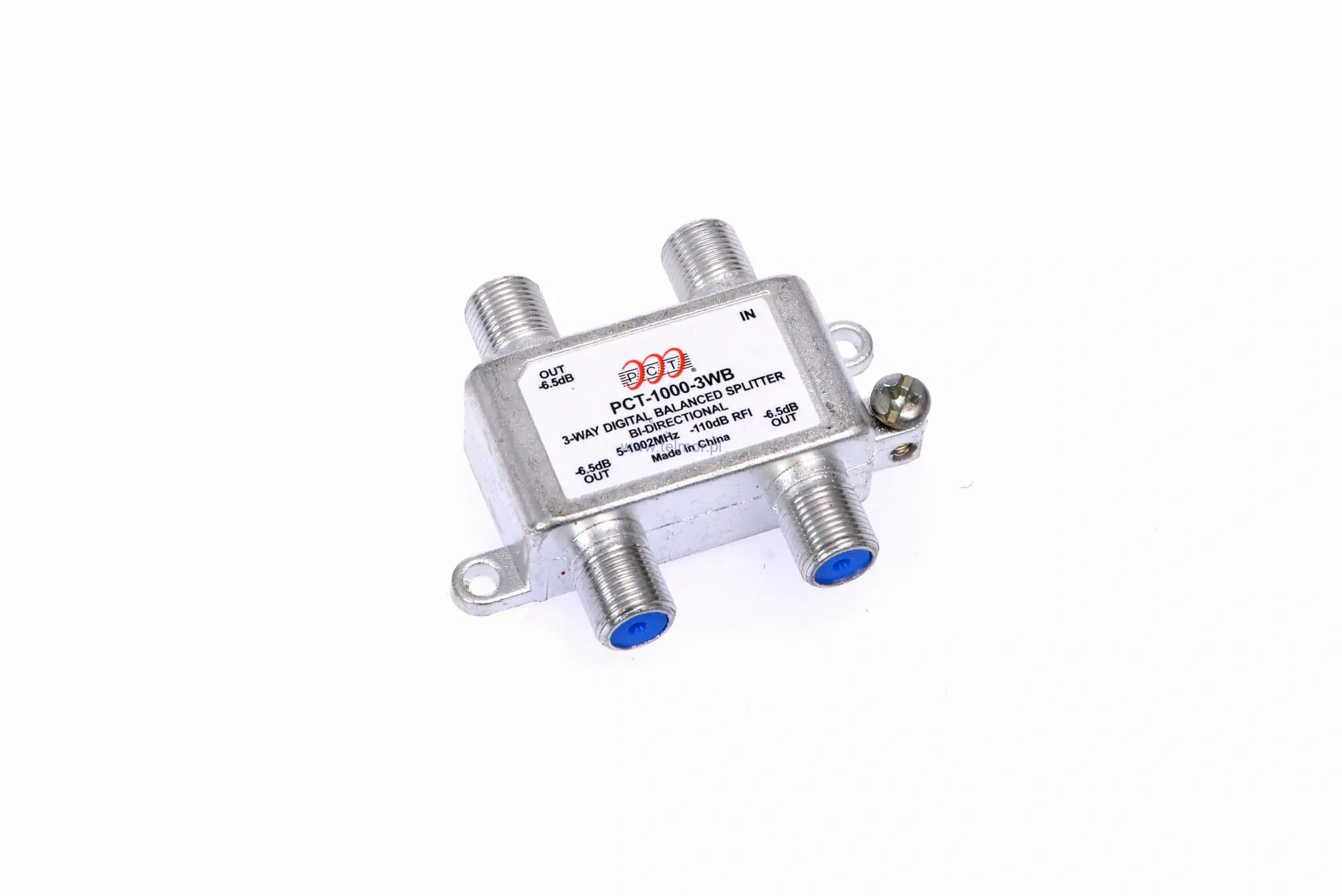

Rozgałęźnik TV trzykrotny symetryczny PCT 1000-3WB

Rozgałęźnik 3-krotny symetryczny PCT 1000-3WB, 5-1002 MHz, 1 wejście / 3 wyjścia

Rozgałęźnik trzykrotny PCT 1000-3WB dzieli sygnał z jednego kabla koncentrycznego na trzy wyjścia z jednakowym tłumieniem na każdym z nich (rozgałęźnik symetryczny).

Pracuje w paśmie 5-1002 MHz, więc obsługuje:

• telewizję naziemną DVB-T/DVB-T2 i radio DAB+ oraz FM,
• telewizję kablową CATV (kanał zwrotny od 5 MHz),
• sygnał z instalacji RTV/SAT w paśmie do 1 GHz,
• sieci HFC i internet kablowy (pasmo zwrotne i dosyłowe).

Typowe zastosowanie to doprowadzenie jednego sygnału antenowego do trzech odbiorników TV w mieszkaniu lub domu jednorodzinnym. Sprawdza się też w małych instalacjach zbiorczych, w hotelach i pensjonatach. Solidna, metalowa obudowa zapewnia długotrwałe użytkowanie oraz możliwość przykręcenia do płyty montażowej.

Rozgałęźniki serii PCT 1000 przeznaczone są do stosowania wewnątrz pomieszczeń.

Parametry techniczne

Główne cechy

• Symetryczny podział sygnału: wszystkie trzy wyjścia mają takie samo tłumienie, więc każdy odbiornik dostaje sygnał o podobnym poziomie.
• Szerokie pasmo 5-1002 MHz: obejmuje kanał zwrotny, VHF, UHF i dolną część pasma kablowego.
• Niskie tłumienie: 5,8-6,5 dB w całym paśmie telewizyjnym (5-862 MHz) i 7,0 dB przy 1 GHz.
• Przenoszenie zasilania: rozgałęźnik nie przenosi zasilania, zastosuj go gdy masz antenę pasywną lub gdy w Twojej instalacji zasilanie jest doprowadzone przed rozgałęźnikiem.
• Jedno wejście, trzy wyjścia: prosta rozbudowa instalacji o kolejne gniazda TV bez dokładania anteny.
• Wysoka separacja pomiędzy wyjściami: ogranicza wzajemne zakłócenia podłączonych urządzeń.
• Skuteczne ekranowanie: chroni sygnał przed zakłóceniami zewnętrznymi.
• Solidna, odlewana, metalowa obudowa: trwała konstrukcja, odporna na uszkodzenia mechaniczne.
• Producent: PCT, marka profesjonalnych elementów torów RF stosowanych w instalacjach telewizyjnych.

Dla kogo jest ten rozgałęźnik?

• Dla właścicieli mieszkań i domów, którzy chcą podłączyć 3 telewizory do jednej anteny.
• Dla instalatorów RTV i SAT, którzy budują lub modernizują domowe instalacje antenowe.
• Dla małych sieci kablowych, hoteli i pensjonatów jako element rozdziału sygnału.

Pytania i odpowiedzi (FAQ)

Do czego służy rozgałęźnik 3-krotny PCT 1000-3WB?
Dzieli sygnał antenowy z jednego kabla na trzy wyjścia, np. do trzech telewizorów.

Co oznacza „symetryczny”?
Wszystkie wyjścia mają to samo tłumienie, więc sygnał na każdym jest podobny.

Jakie jest tłumienie rozgałęźnika?
5,8-6,5 dB w zakresie 5-862 MHz oraz 7,0 dB przy 1 GHz.

Czy nadaje się do telewizji naziemnej DVB-T2 i do DAB+?
Tak, zakres 5-1002 MHz obejmuje pasma VHF i UHF.

Czy mogę go użyć w instalacji telewizji kablowej?
Tak, pasmo od 5 MHz obejmuje kanał zwrotny, więc nadaje się do CATV i sieci HFC.

Czy podzieli też sygnał satelitarny?
Pasmo kończy się na 1002 MHz, więc nie obejmuje pierwszej częstotliwości pośredniej SAT (950-2150 MHz). Do SAT użyj multiswitcha lub rozgałęźnika na pasmo 5-2400 MHz.

Czy po rozgałęzieniu sygnał będzie słabszy?
Tak, każdy rozdział wnosi tłumienie. Przy słabym sygnale zastosuj antenę aktywną oraz rozgałęźnik przenoszący napięcie do przedwzmacniacza wbudowanego w antenę.

Jaką antenę wybrać do słabego sygnału i dużej odległości od nadajnika?
Antenę o dużym zysku z przedwzmacniaczem, np. ASR Prime Combo 20.

Czy mogę podłączyć tylko dwa odbiorniki?
Tak, nieużywane wyjście warto zakończyć rezystorem zakończeniowym (w ofercie naszego sklepu), aby sygnał nie był dzielony na 3 tylko na 2. Takie rozwiązanie ogranicza stratę sygnału.
