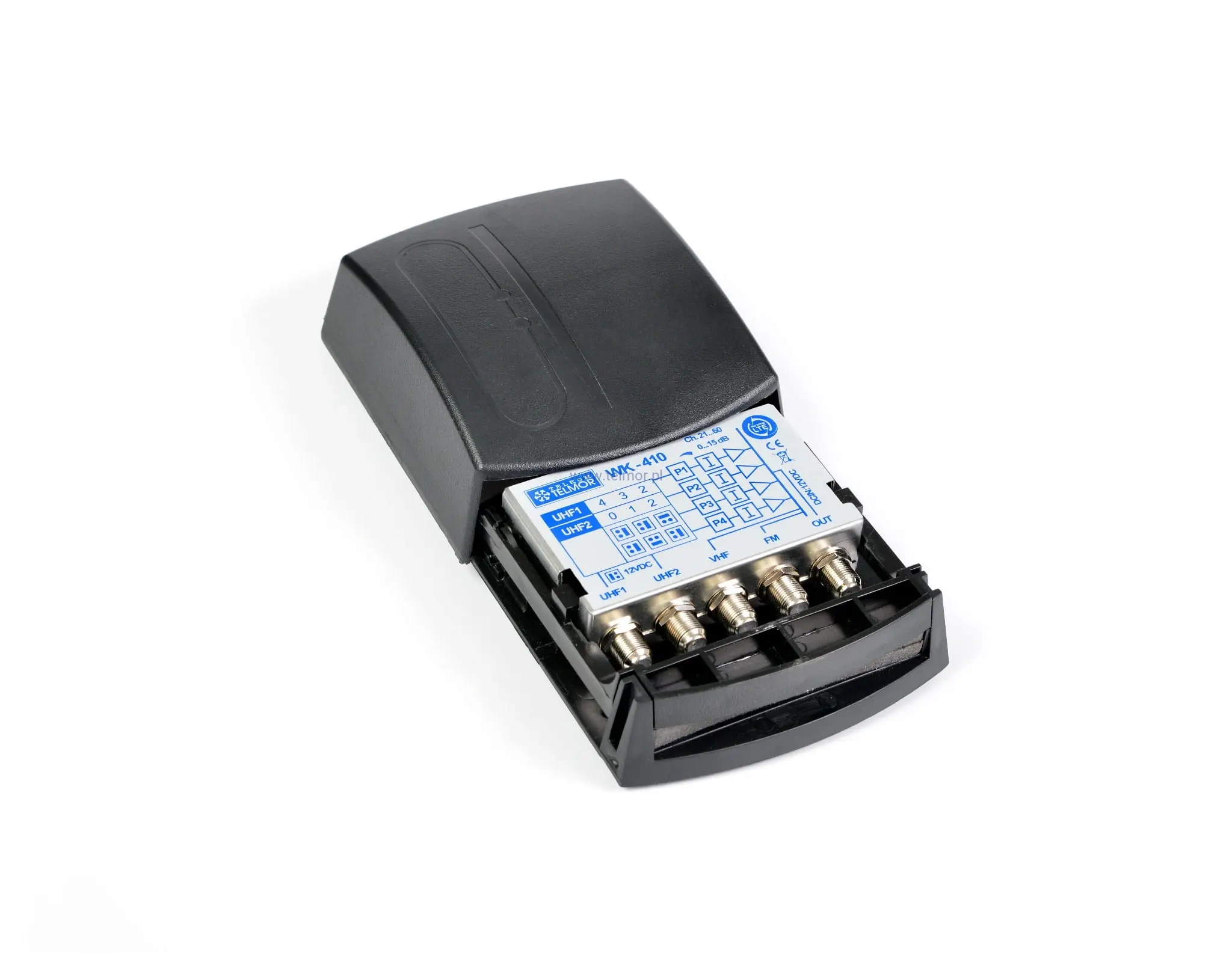

Wzmacniacz masztowy WK-410 FM/VHF/UHF TELMOR

Przestrajany wzmacniacz masztowy typu WK-410 przeznaczony jest do współpracy z instalacjami antenowymi służącymi do odbioru sygnałów telewizji cyfrowej DVB-T. Może współpracować zarówno z antenami biernymi, jak również z antenami aktywnymi z wbudowanym przedwzmacniaczem (przejście stałoprądowe w jednym torze UHF). Urządzenie zasilane jest z zewnętrznego zasilacza. Napięcie zasilania doprowadzane jest do urządzenia poprzez zwrotnicę zasilającą i kabel koncentryczny dołączany do jego wyjścia. Wzmacniacz WK-410 wyposażony jest w dwa wejścia UHF, 1xVHF, 1xUKF(FM) i wbudowane cztery filtry kanałowe.

Przydziały filtrów do każdego z wejść UHF można ustalić za pomocą zworek (możliwe są opcje 0/4, 1/3,2/2). Dodatkowo wzmacniacz spina wszystkie wejścia na zasadzie zwrotnicy antenowej, zatem gotowy jest do sumowania sygnałów z różnych anten, łącznie z gotowością odbioru MUX-a w paśmie VHF. Uzupełniająco, na wejściu UHF1, WK-410 posiada wbudowany filtr, wykonany w technologii SAW, który eliminuje niekorzystny wpływ zakłóceń pochodzących od sygnałów mobilnego Internetu (LTE).

Podstawowym zadaniem wzmacniacza jest wyselekcjonowanie czterech sygnałów o różnych poziomach odbieranych w zakresie pasma UHF w celu ich wyrównania. Tak przygotowane sygnały można bezpośrednio podłączyć do odbiornika TV lub tunera DVB-T. W przypadku rozleglejszej instalacji kablowej, sygnały z WK-410 można wzmocnić, wykorzystując zewnętrzny wzmacniacz typu WSS lub WMX i dalej poprzez instalację kablową przesłać je do punktów odbioru. Regulacja poziomu wzmocnienia sygnału dla każdego z czterech torów wzmacniacza realizowana jest za pomocą potencjometrów.

Dzięki zastosowaniu plastikowej, bryzgoszczelnej obudowy, WK-410 można montować na zewnątrz, bezpośrednio na maszcie antenowym.

Cechy produktu:

• wzmacniacz masztowy dedykowany do pracy z cyfrowymi sygnałami TV naziemnej – DVB-T,
• cztery niezależne wejścia: 2xUHF, 1xVHF, 1xUKF(FM), w tym jedno wejście UHF z filtrem LTE (technologia SAW),
• 4 przestrajane filtry UHF w zakresie kanałów k.21-k.60, przydział filtrów za pomocą zworek,
• niezależna dla każdego toru regulacja kanału wyjściowego i wzmocnienia,
• zdalne zasilane poprzez wyjście (OUT),
• możliwość montażu na zewnątrz – w komplecie obudowa bryzgoszczelna.
